Топливораздаточные колонки предназначены для выдачи топлива и измерения его объёма при заправке транспорта. ТРК различаются конструкцией, количеством рукавов, поддерживаемыми видами топлива, способом установки и управления. Эти параметры определяют производительность оборудования и условия его применения.
Основные виды топливораздаточных колонок
По конструкции
По способу подачи топлива ТРК делятся на всасывающие и напорные.
Во всасывающей колонке насос находится внутри корпуса и забирает топливо из резервуара. Такое оборудование подходит для небольших АЗС и ведомственных заправочных пунктов.
В напорной системе топливо подаётся погружным насосом, установленным в резервуаре. Этот вариант используют на АЗС с несколькими постами и высокой нагрузкой.
По количеству рукавов
Однорукавные ТРК предназначены для выдачи топлива через один пистолет и подходят для небольших автопарков и предприятий.
Двухрукавные модели позволяют обслуживать два автомобиля или отпускать разные виды топлива. Возможность одновременной работы зависит от конструкции колонки.
Многорукавные ТРК оснащаются несколькими пистолетами и чаще применяются на коммерческих АЗС.
Количество рукавов не всегда соответствует количеству видов топлива: несколько пистолетов могут использоваться для выдачи одного продукта с разных сторон колонки.
По виду топлива
Однопродуктовые ТРК предназначены для одного вида топлива, например дизельного.
Многопродуктовые колонки позволяют выдавать несколько марок бензина и дизельное топливо. Для каждого продукта предусматривается отдельная гидравлическая линия.

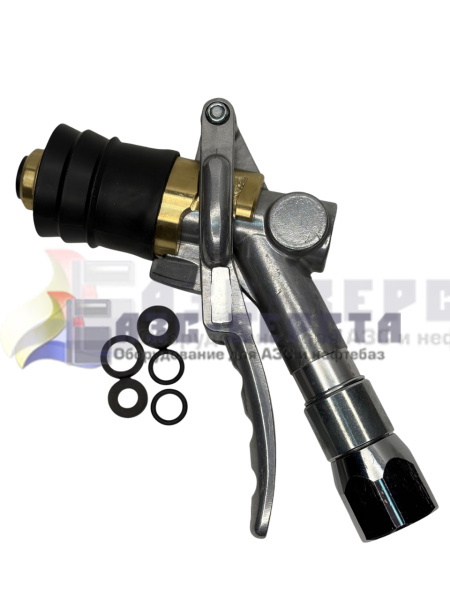

Для сжиженного и компримированного газа, масла и раствора AdBlue используется специализированное оборудование, рассчитанное на соответствующие рабочие параметры.
По способу размещения

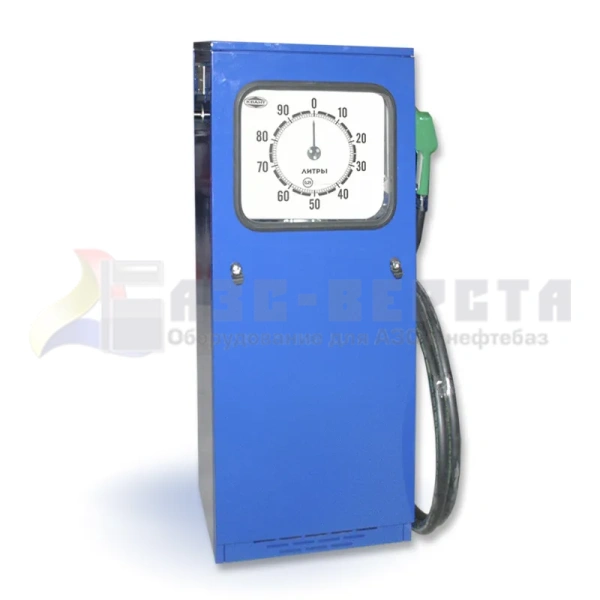

Стационарные ТРК устанавливаются на подготовленном основании и подключаются к подземным или наземным резервуарам.
Модульные колонки входят в состав контейнерных и блочных АЗС, где резервуар, насос и система учёта объединены в один комплекс.
Мобильные установки используют на стройплощадках, сельскохозяйственных и удалённых объектах для заправки техники на месте.
По типу управления
Колонки с местным управлением запускаются непосредственно возле заправочного поста.
ТРК с дистанционным управлением контролируются оператором или системой управления АЗС.
Автоматические модели работают без участия кассира. Для доступа могут использоваться банковские и топливные карты, электронные ключи или персональные коды.
Комбинированные ТРК поддерживают несколько режимов управления.
Какой тип ТРК выбрать
| Объект | Подходящее оборудование | Что учитывать |
|---|---|---|
| Небольшой автопарк | Однорукавная ТРК | Суточный расход и учёт топлива |
| Ведомственная АЗС | Двухрукавная или автоматическая ТРК | Контроль водителей и транспорта |
| Коммерческая АЗС | Многопродуктовая ТРК | Пропускная способность и число рукавов |
| АЗС с несколькими постами | Напорная система | Производительность и расположение резервуаров |
| Стройплощадка или хозяйство | Мобильный топливный модуль | Условия эксплуатации и объём резервуара |
| Небольшая выдача топлива | Комплект с краном-счётчиком | Тип жидкости и точность измерения |
Краны-счётчики для локальной выдачи топлива

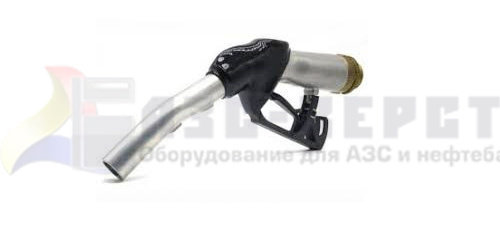

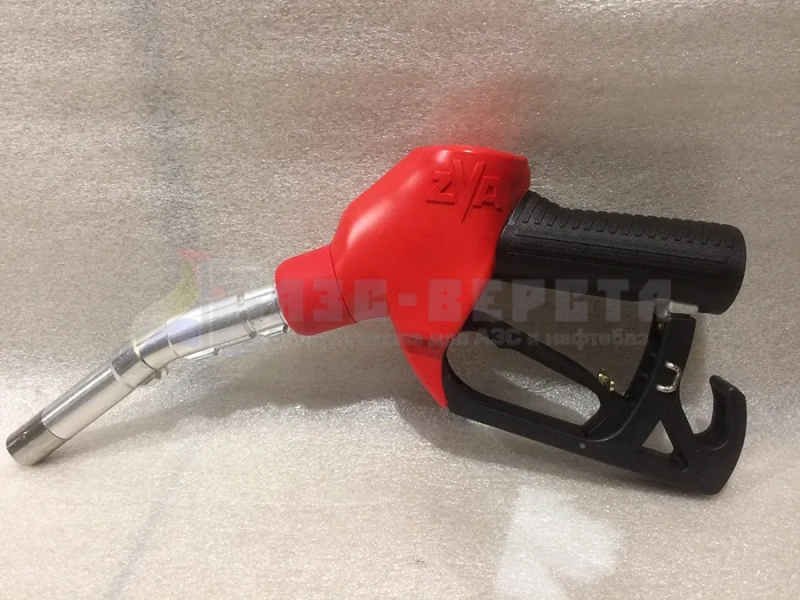

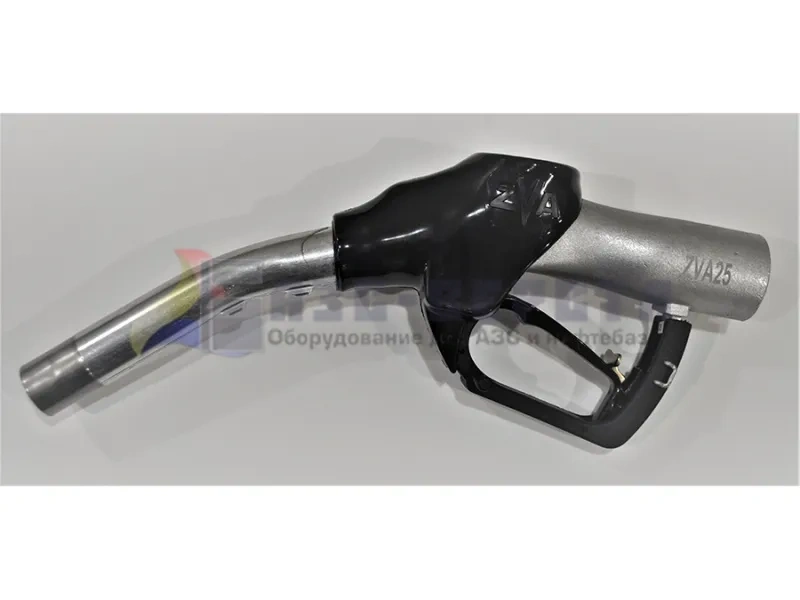

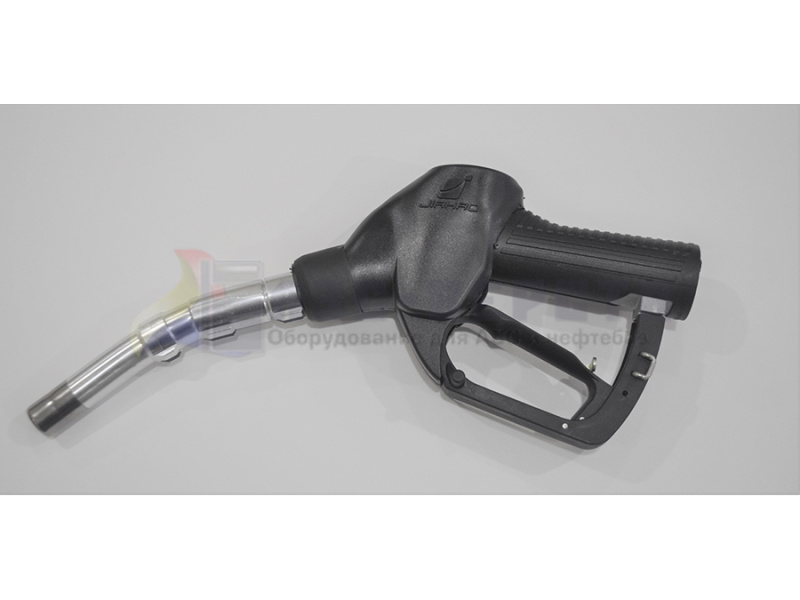

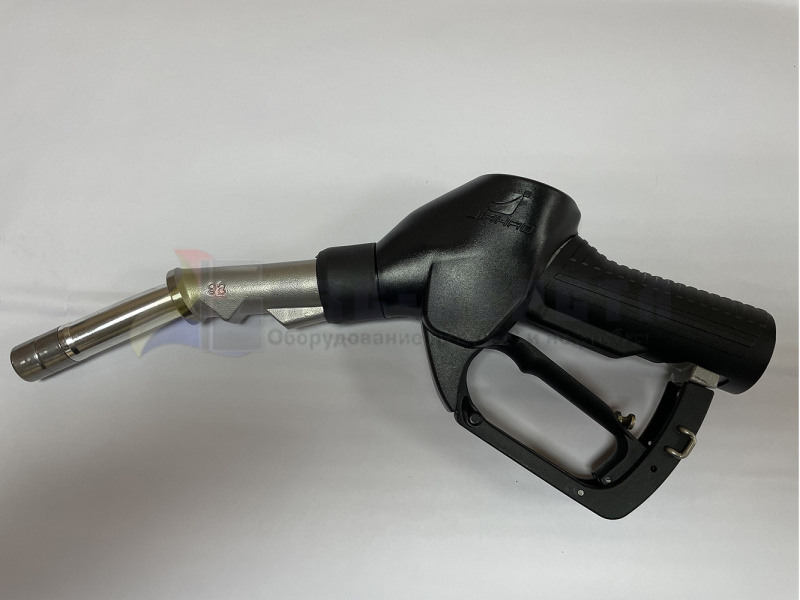

Для выдачи небольших объёмов дизельного топлива или масла не всегда требуется полноценная ТРК. В таких случаях может использоваться раздаточный кран со встроенным счётчиком.
Механические модели подходят для простых автономных систем. Электронные устройства отображают объём отпущенной жидкости на цифровом дисплее.
При выборе учитывают:
- тип топлива или масла;
- допустимый расход;
- условный проход;
- рабочее давление;
- наличие клапана-отсекателя;
- требуемую точность измерения.
Где применяются разные виды колонок
Стационарные многопродуктовые ТРК устанавливают преимущественно на коммерческих АЗС. Однорукавные и двухрукавные модели подходят для автопарков, ведомственных заправок и предприятий.
На строительных, сельскохозяйственных и удалённых объектах чаще используют мобильные или контейнерные топливные модули, позволяющие заправлять технику непосредственно на месте работы.
Ответы на частые вопросы
Нужна ли поверка топливораздаточной колонки?
Да, ТРК, используемая для измерения объёма отпущенного топлива, подлежит первичной и периодической поверке. Точный межповерочный интервал следует проверять в паспорте оборудования и сведениях об утверждённом типе средства измерений.
Как часто нужно обслуживать ТРК?
Периодичность обслуживания устанавливает производитель. Обычно работы проводят по регламенту и графику, проверяя герметичность соединений, состояние рукавов, фильтров, насосного и измерительного оборудования.
Можно ли подключить ТРК к системе учёта топлива?
Да, если колонка поддерживает совместимый интерфейс и протокол обмена данными. Перед подключением необходимо проверить модель блока управления, используемый контроллер и совместимость программного обеспечения.
Список литературы:
- ГОСТ Р 58927-2020. Колонки топливораздаточные. Общие технические условия.
- ГОСТ Р 58404-2019. Станции и комплексы автозаправочные. Правила технической эксплуатации.
- ГОСТ Р ЕН 13012-2012. Станции топливозаправочные. Конструкция и технические характеристики автоматических топливораздаточных кранов топливораздаточных колонок.
- Федеральный закон от 26 июня 2008 года № 102-ФЗ «Об обеспечении единства измерений».
- ТР ТС 013/2011. Технический регламент Таможенного союза «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и мазуту».
